Подключение модулей ввода-вывода: виды, способы и пример настройки
Модули ввода-вывода (I/O-модули) — это ключевые компоненты систем автоматизации, обеспечивающие взаимодействие между датчиками, исполнительными устройствами и управляющими контроллерами. Они преобразуют сигналы, передают данные и позволяют эффективно управлять технологическими процессами.
Виды модулей ввода-вывода
Модули ввода-вывода (ввода-вывода, I/O) можно классифицировать на дискретные, аналоговые и универсальные. Рассмотрим каждый вид модуля ввода-вывода по отдельности.

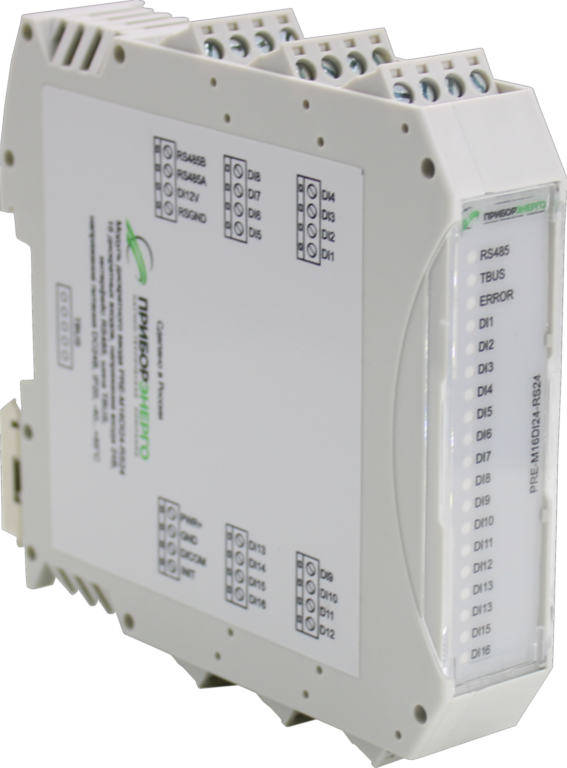

1. Дискретные (цифровые) модули
Дискретные модули предназначены для обработки сигналов, которые могут принимать только фиксированные значения (обычно два состояния: «включено»/«выключено»). Эти устройства служат важным звеном между физическими приборами и системами автоматизации, преобразуя механические воздействия в цифровые сигналы, понятные контроллерам.
Основные функции дискретных модулей:
Преобразование сигналов
Гальваническая развязка
Фильтрация сигналов
Диагностика и мониторинг
Масштабирование и преобразование
Применение в промышленности:
Контроль состояния оборудования (двери, клапаны, защитные устройства)
Управление исполнительными механизмами (пускатели, реле, клапаны)
Сбор данных с датчиков (конечные выключатели, датчики присутствия)

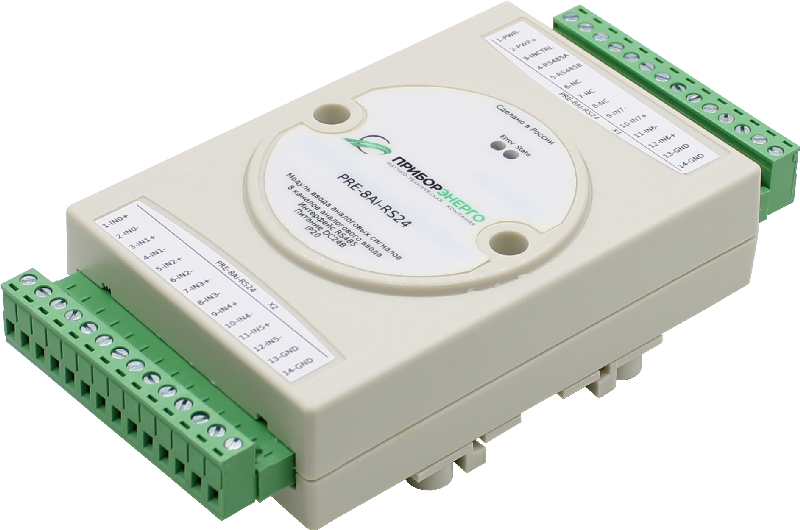

2. Аналоговые модули
Аналоговые модули преобразуют непрерывно меняющиеся физические величины (например, напряжение, ток, температуру, давление) в цифровые значения с заданной точностью. Этот процесс включает в себя несколько этапов:
Сенсорный этап – аналоговый сигнал с датчика (например, термопары или тензодатчика) поступает на вход модуля.
Фильтрация и усиление – сигнал проходит через фильтры для подавления шумов и усиливается до уровня, необходимого для дальнейшей обработки.
Аналого-цифровое преобразование (АЦП) – аналоговый сигнал дискретизируется и квантуется, превращаясь в цифровой код.
Обработка и передача – полученные цифровые значения могут корректироваться (линеаризация, калибровка) и передаваться в управляющую систему (ПЛК, микроконтроллер).
Применение:
Используются в системах автоматизации, промышленных контроллерах для мониторинга и управления процессами (температура, давление, расход и т. д.).
3. Универсальные модули
Объединяют функции дискретных, аналоговых и специализированных модулей, обеспечивая гибкость в проектировании систем. Примеры:
Смешанные модули ввода/вывода – содержат и цифровые, и аналоговые каналы.
Программируемые логические контроллеры (ПЛК) с расширительными слотами – позволяют подключать разные типы модулей.
Модули с встроенной обработкой сигналов (например, фильтрация, масштабирование).
Применение:
Идеальны для малых и средних систем автоматизации, где важно сократить количество аппаратных компонентов без потери функциональности.
Подключение модулей ввода-вывода
В зависимости от модели и производителя модули ввода-вывода могут иметь различные способы подключения. Рассмотрим основные методы подключения и общий алгоритм настройки.
1. Прямое подключение к контроллеру (PLC)
Наиболее простой способ, при котором модули ввода-вывода соединяются с программируемым логическим контроллером (ПЛК) через клеммные колодки или разъемы.
2. Использование шин связи (RS-485, Modbus, Ethernet)
Для распределенных систем применяются промышленные сети, объединяющие множество модулей через цифровые интерфейсы.
3. Беспроводные интерфейсы (Wi-Fi, Bluetooth)
Используются в системах, где прокладка кабелей затруднена или нецелесообразна.
Общий алгоритм подключения
1. Выбор подходящего интерфейса связи
Для коротких расстояний и простых задач – прямое подключение к ПЛК.
Для распределенных систем – RS-485 или Ethernet.
Для мобильных и труднодоступных узлов – беспроводные технологии.
2. Подключение питания модуля
Проверить напряжение (24 В DC, 220 В AC).
Убедиться в наличии гальванической развязки (особенно для аналоговых модулей).
3. Настройка адресации (если требуется)
Modbus RTU: Установка адреса устройства (1–247) через DIP-переключатели или ПО.
Ethernet: Назначение IP-адреса.
4. Проверка связи и тестирование сигналов
Запустить диагностику в ПО контроллера (например, TIA Portal, CODESYS).
Подать тестовый сигнал (например, замкнуть дискретный вход) и проверить реакцию.
Для аналоговых модулей – проверить калибровку (например, 4–20 мА ↔ 0–10 В).
Выбор способа подключения зависит от масштаба системы, требований к скорости и надежности. Прямое соединение подходит для простых задач, промышленные шины – для распределенных систем, а беспроводные технологии – для мобильных решений. Правильная настройка адресации и тестирование исключают ошибки на этапе ввода в эксплуатацию.
Пример подключения модуля ввода-вывода «Приборэнерго»

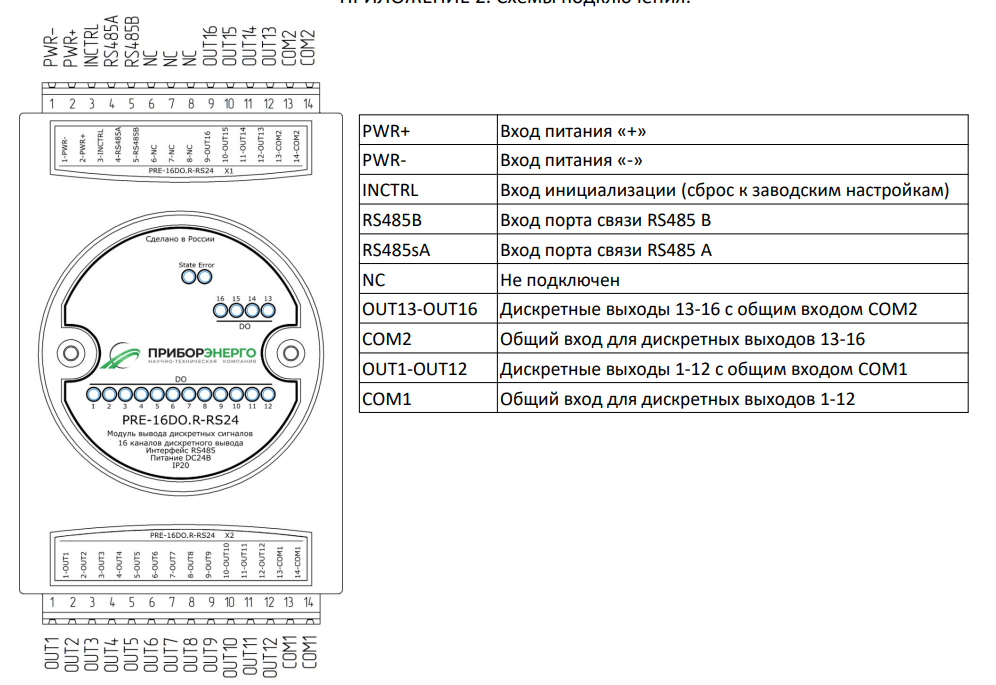

Внешний вид и схема подключения модулей серии PRE-16DO.RX-RSX:
Модули серии PRE-16DO.RX-RSX представляют собой компактные дискретные выходные устройства, предназначенные для управления нагрузками в промышленных системах автоматизации. Корпус выполнен в стандартном форм-факторе для DIN-рейки, что обеспечивает удобный монтаж в электрические шкафы. На лицевой панели расположены светодиодные индикаторы, отображающие состояние каждого из 16 выходов, а также индикатор питания и сетевой активности (для версий с RS-485).
Важность правильного подключения и настройки
Дискретные модули ввода-вывода — это ключевые компоненты систем автоматизации, от корректности их подключения и настройки зависит надежность работы всего оборудования. Ошибки в монтаже или конфигурации могут привести к ложным срабатываниям, отказам системы или даже повреждению оборудования. Поэтому при установке рекомендуем:
Тщательно проверять схемы подключения;
Учитывать параметры напряжения и тока;
Обеспечивать гальваническую развязку при работе в условиях помех;
Тестировать каждый канал перед вводом в эксплуатацию.
