Импульсные перенапряжения – это кратковременные скачки напряжения, возникающие из-за грозовых разрядов, коммутационных процессов в сети или аварий на подстанциях. Они способны вывести из строя дорогостоящее электрооборудование, поэтому для защиты применяются УЗИП (устройства защиты от импульсных перенапряжений).
Наиболее мощными и эффективными являются УЗИП 1 класса, которые устанавливаются на вводе в здание и способны гасить импульсы в десятки тысяч ампер.
Что такое УЗИП 1 класса?
УЗИП 1 класса – это устройство, предназначенное для защиты от прямых грозовых ударов и мощных импульсных перенапряжений.

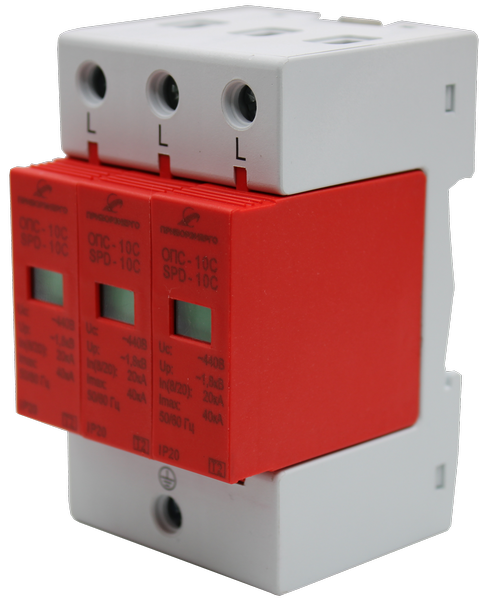

Пример УЗИП:
Отличия от УЗИП 2 и 3 класса: подробный разбор
Устройства защиты от импульсных перенапряжений (УЗИП) делятся на три класса, каждый из которых выполняет свою роль в системе защиты. Разберем ключевые отличия между ними, включая место установки, параметры и функции.
1. УЗИП 1 класса – первая линия защиты (ввод в здание)
Назначение:
Защищает от прямых грозовых ударов и мощных импульсов, вызванных коммутацией в высоковольтных сетях.
Устанавливается на вводном распределительном устройстве (ГРЩ, ВРУ).
Обеспечивает основное гашение импульса, снижая его до уровня, безопасного для внутренней сети.
2. УЗИП 2 класса – вторая ступень защиты (распределительные щиты)
Назначение УЗИП 2 класса:
Дополняет защиту 1 класса, снижая оставшиеся импульсы до безопасного уровня.
Устанавливается в этажных, квартирных или производственных щитах.
Защищает групповые линии и оборудование средней мощности.
3. УЗИП 3 класса – локальная защита (непосредственно у оборудования)
Назначение УЗИП 3 класса:
Обеспечивает точечную защиту чувствительной электроники.
Фильтрует остаточные помехи после УЗИП 1 и 2 класса.
Принцип работы УЗИП 1 класса
Хотя все УЗИП 1 класса выполняют одну основную функцию – защиту от мощных импульсных перенапряжений, их внутреннее устройство и принцип работы могут существенно отличаться в зависимости от конкретной модели и производителя. Рассмотрим основные варианты конструктивного исполнения и их особенности.
Основные типы УЗИП 1 класса по принципу действия:
1. Искровые разрядники (газонаполненные)
Принцип работы:
Состоят из двух электродов в герметичной колбе, заполненной инертным газом.
При превышении порогового напряжения (обычно 2.5-4 кВ) происходит пробой газа
Образовавшаяся плазма создает низкоомный путь для тока на землю
2. Варисторные УЗИП
Принцип работы:
Основной элемент – металлооксидные варисторы (MOV) на основе ZnO
При нормальном напряжении имеют высокое сопротивление
При скачке напряжения резко уменьшают сопротивление, шунтируя импульс
3. Комбинированные модели (разрядник + варистор)
Принцип работы:
Сочетают искровой разрядник и варисторы в одном корпусе
Разрядник принимает основной удар
Варистор догашает остаточные импульсы
Где применяются УЗИП i класса
Рассмотрим подробно, в каких сферах и зачем их используют.
Промышленные предприятия
1. Защита силовых трансформаторов и генераторов
Грозовые разряды в ЛЭП могут вызывать импульсы до 100 кА, опасные для обмоток трансформаторов.
2. Защита производственных линий
Примеры оборудования:
Промышленные печи
Станки с ЧПУ
Конвейерные системы
Используются 3-фазные УЗИП с дополнительной защитой от помех.
Коммерческая недвижимость
1. Торговые центры и супермаркеты
Защищаемое оборудование:
Системы холодильного оборудования
Электронные ценники и POS-терминалы
Серверные кассовых узлов
2. Офисные здания
Защищаемое оборудование:
Серверное оборудование
Систем видеонаблюдения
Жилые здания
1. Многоквартирные дома
Защита лифтового оборудования
Предотвращение выхода из строя общедомовых счетчиков
2. Частные дома и коттеджи
Сценарии применения:
Дома с солнечными электростанциями (защита инверторов)
Здания с умными системами (умный дом, видеонаблюдение)
Дома в лесистой/возвышенной местности (высокий риск ударов молнии)
Преимущества УЗИП от ООО НТК «Приборэнерго»
Устройства защиты от импульсных перенапряжений (УЗИП) 1 класса производства ООО НТК «Приборэнерго» сочетают в себе передовые технологии, надежность и соответствие строгим стандартам безопасности. Рассмотрим ключевые преимущества продукции компании и ее широкий ассортимент.
Высокая стойкость к импульсным токам
Надежная защита от перегрева
Долгий срок службы
Удобный мониторинг состояния
Широкий ассортимент для любых задач
Соответствие международным стандартам
Компания предлагает более 30 моделей УЗИП 1 класса, охватывающих все сферы применения. Бесплатная техническая консультация по подбору. Поставки в любые регионы России и СНГ.
Как выбрать УЗИП 1 класса
Правильный выбор УЗИП 1 класса требует понимания ключевых технических характеристик и условий эксплуатации. Рассмотрим основные критерии выбора и практические рекомендации.
1. Максимальный ток разряда
Максимальный ток разряда является важнейшим параметром, определяющим способность УЗИП выдерживать мощные импульсы. Этот показатель измеряется в килоамперах (кА) и указывает предельное значение тока, которое устройство может однократно пропустить без разрушения.
2. Уровень напряжения защиты
Уровень напряжения защиты показывает, какое напряжение останется в сети после срабатывания устройства. Этот параметр должен быть согласован с характеристиками защищаемого оборудования.
3. Наличие термозащиты
Термозащита - критически важная функция, предотвращающая возгорание при выходе УЗИП из строя.
4. Дополнительные критерии выбора
При подборе УЗИП 1 класса также следует учитывать:
Тип устройства – разрядники подходят для промышленности, варисторные модели оптимальны для коммерческих объектов, гибридные решения рекомендуются для ответственных систем.
Количество полюсов определяется конфигурацией сети (1P+N для однофазных, 3P+N для трехфазных систем).
Способ монтажа – модели на DIN-рейку удобны для щитовых, клеммные варианты подходят для мощных промышленных установок.
Климатическое исполнение – для уличного монтажа требуются устройства с широким температурным диапазоном и защитой от влаги.
Распространенные ошибки при выборе УЗИП
Частыми ошибками при выборе являются:
Недооценка уровня грозовой опасности в регионе
Игнорирование необходимости каскадной защиты
Пренебрежение регулярной проверкой состояния устройств
Неправильный монтаж (слишком длинные соединительные проводники)
Избежать этих ошибок поможет консультация со специалистами и тщательный анализ условий эксплуатации.
Заключение
Защита от импульсных перенапряжений – необходимость для современной электроустановки. УЗИП 1 класса – это первый рубеж защиты, и важно выбирать качественные устройства, такие как УЗИП от ООО НТК «Приборэнерго».
